Transportfahrwerke F / L / TL

Die GKS-PERFEKT Transportfahrwerke bis 120 Tonnen sind seit vielen Jahrzehnten weltweit bewährt. Das Set, bestehend aus dem lenkbaren Fahrwerk L und dem festen Fahrwerk F, bietet eine perfekte Lösung für den sicheren Transport durch die 3-Punkt-Auﬂage. Mit den Tandem-Fahrwerken-TL können lange oder sperrige Lasten ebenso sicher bewegt werden. Verschiedene Rollenbeläge bieten ein breites Einsatzspektrum von empﬁndlichen Böden bis zum Einsatz auf verschmutztem Untergrund.

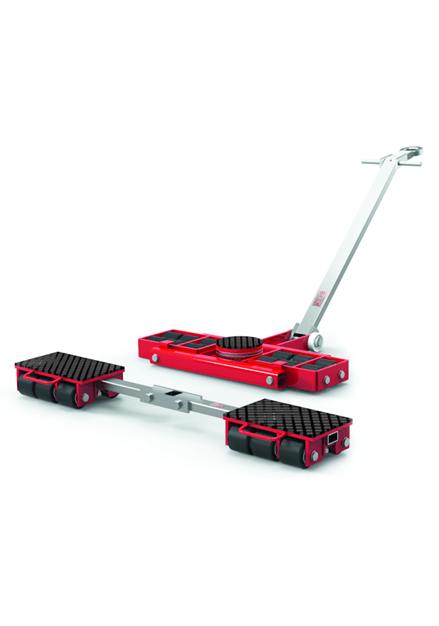

F / L

Transportfahrwerke

3-Punkt-Auflage

TL

Transportfahrwerke

4-Punkt-Auflage

F-c / TL-c

Containerfahrwerke

4-Punkt-Auflage

TW 28

Twinlifter

Einsatz im Paar

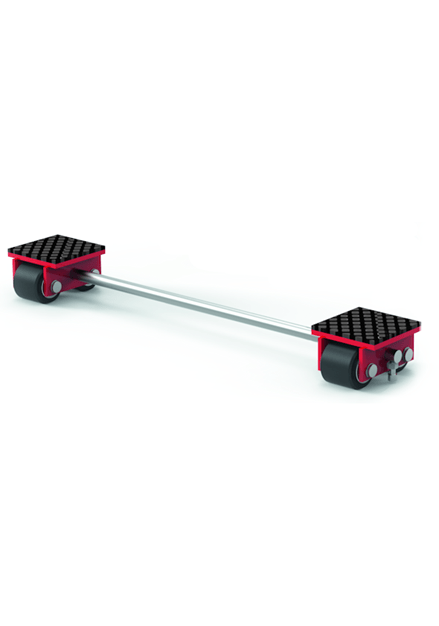

F 3

Traglast 30 kN
F3 + L3: 60 kN

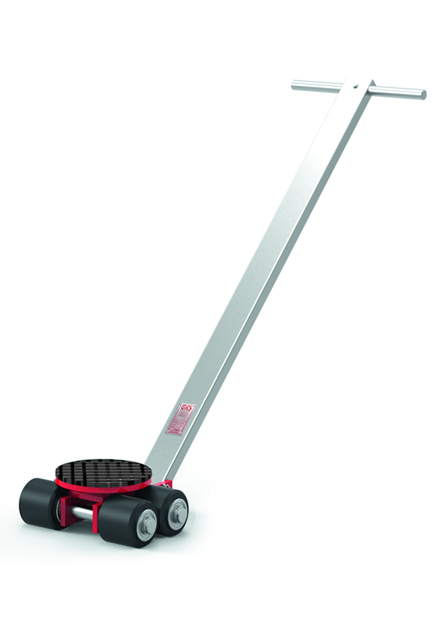

L 3

Traglast 30 kN
F3 + L3: 60 kN

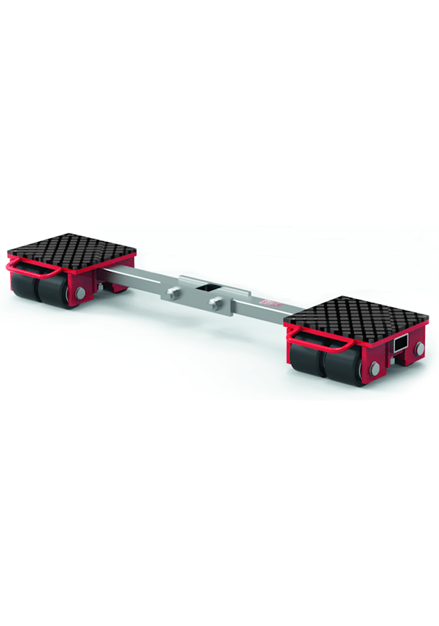

F 6

Traglast 60 kN
F6 + L6: 120 kN

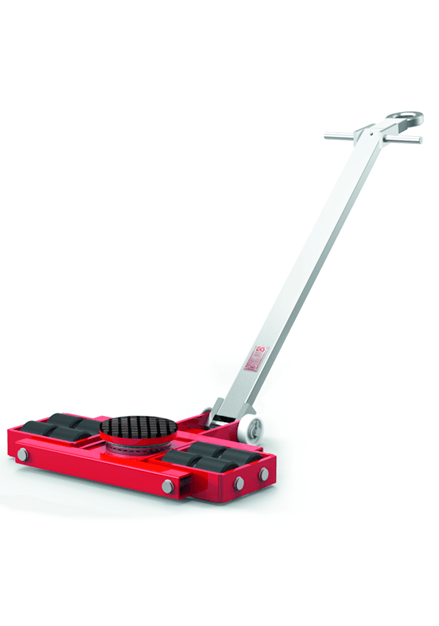

L 6

Traglast 60 kN
F6 + L6: 120 kN

Techn. Daten	F3	L3	F6	L6
Artikelnummer	10206	10207	10208	10209
Einbauhöhe in mm / Zahl der Rollen (85x85mm)	110 / 4	110 / 4	110 / 8	110 / 8
Auflagefläche je Kassette in mm	150x150	-	200x220	-
Verbindungsstange in mm	1000	-	1030	-
Drehteller ø / Lenkwinkel	-	170 / ±90°	-	170 / ±90°
Lenkstange in mm	-	950	-	1080
Außenmaße (L x B) mm	-	270x230	-	610x520
Eigengewicht in kg	15,6	13,4	31	46,4
Traglast in kN / t	30 / 3	30 / 3	60 / 6	60 / 6
Gesamttraglast in kN / t	60/6	(F3+L3)	120/12	(F6+L6)

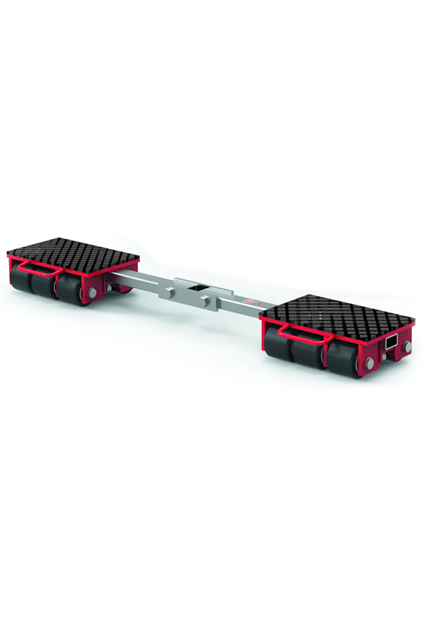

F 9

Traglast 90 kN
F9 + L9: 180 kN

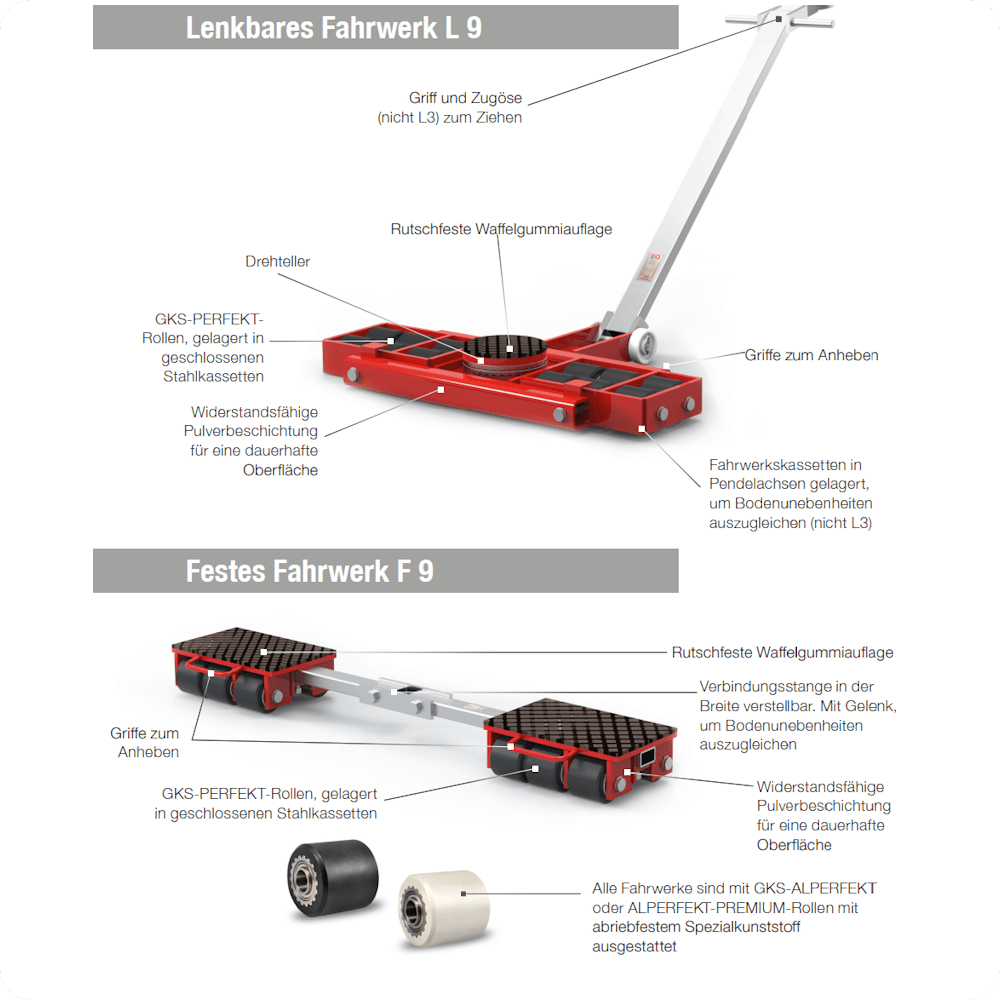

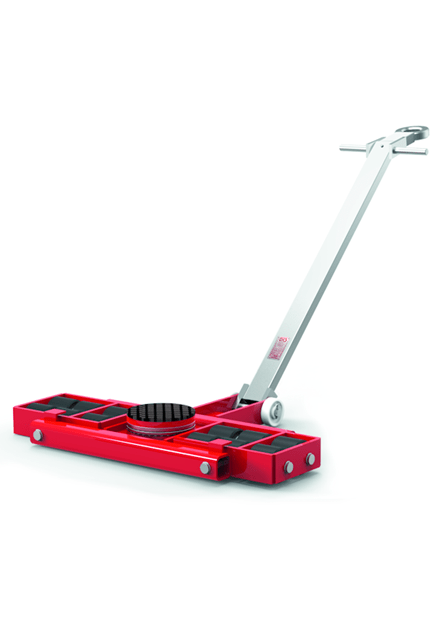

L 9

Traglast 90 kN
F9 + L9: 180 kN

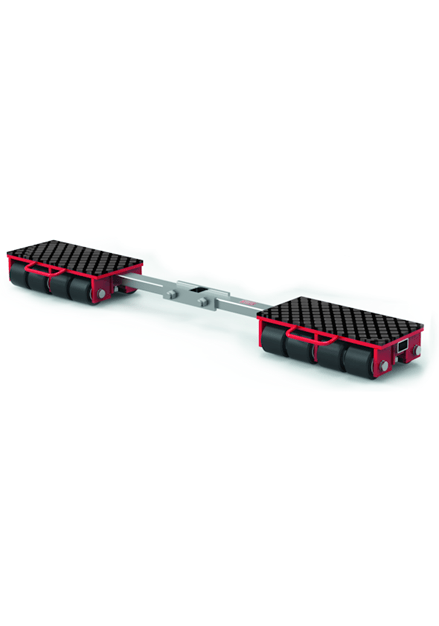

F 12

Traglast 120 kN
F12 + L12: 240 kN

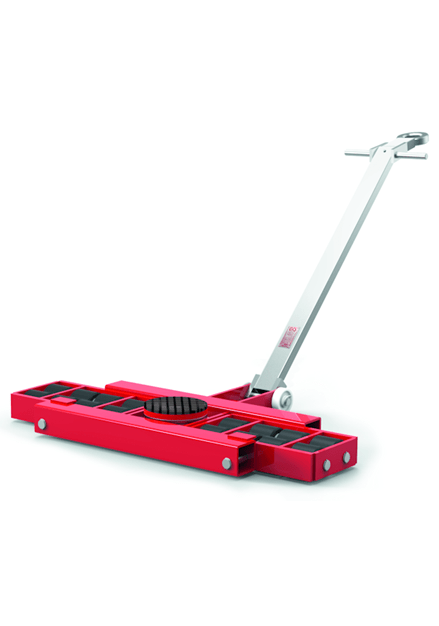

L 12

Traglast 120 kN
F12 + L12: 240 kN

Techn. Daten	F9	L9	F12	L12
Artikelnummer	11070	11071	10312	10313
Einbauhöhe in mm / Zahl der Rollen (85x85mm)	110 / 12	110 / 12	110 / 16	110 / 16
Auflagefläche je Kassette in mm	320x200	-	200x407	-
Verbindungsstange in mm	-	-	-	-
Drehteller ø / Lenkwinkel	-	170 / ±90°	-	170 / ±90°
Lenkstange in mm	-	1080	-	1080
Außenmaße (L x B) mm	-	840x583	-	1030x620
Eigengewicht in kg	43,8	65,5	55	88,8
Traglast in kN / t	90 / 9	90 / 9	120 / 12	120 / 12
Gesamttraglast in kN / t	180/18	(F9+L9)	240/24	(F12+L12)

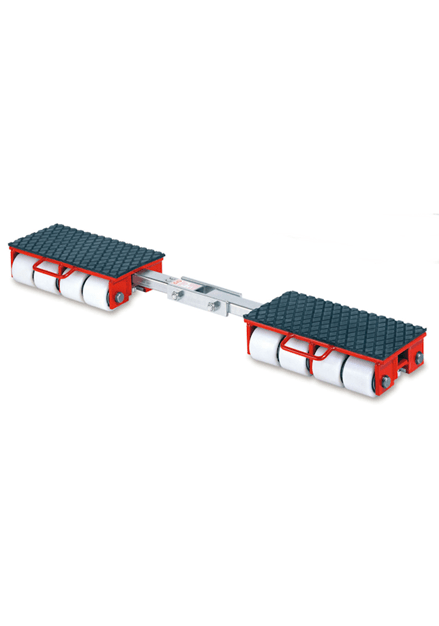

F 18

Traglast 180 kN
F18 + L18: 360 kN

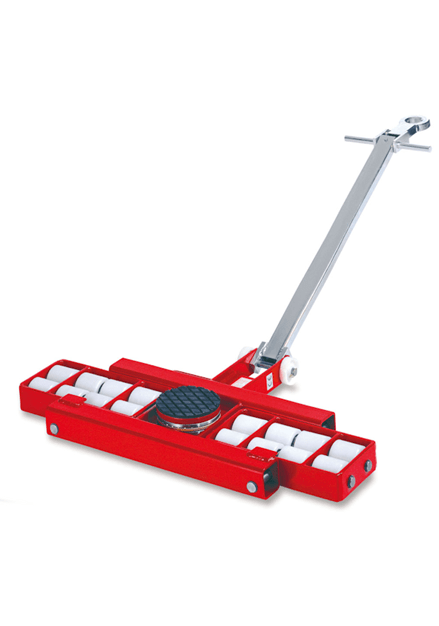

L 18

Traglast 180 kN
F18 + L18: 360 kN

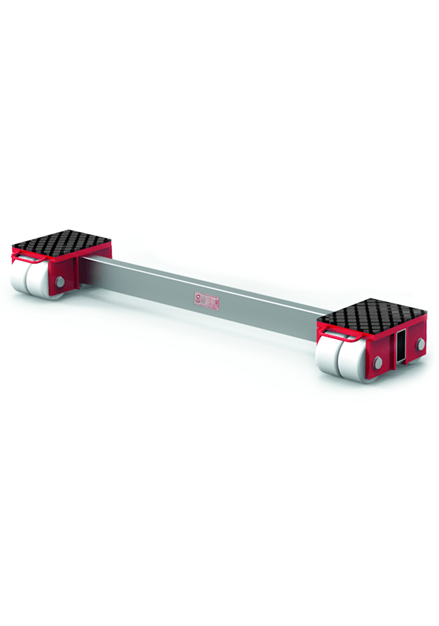

F 20

Traglast 200 kN
F20 + L20: 400 kN

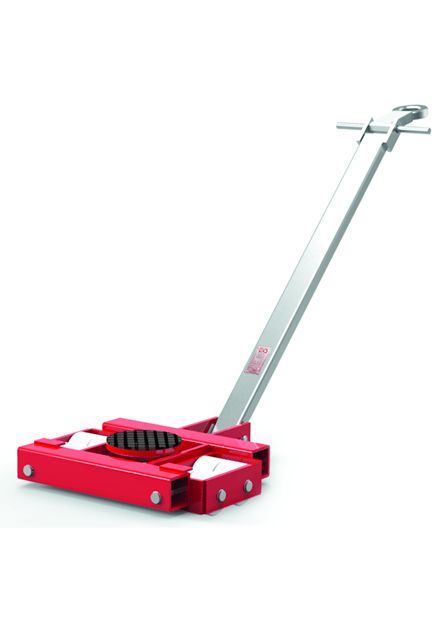

L 20

Traglast 200 kN
F20 + L20: 400 kN

Techn. Daten	F18	L18	F20	L20
Artikelnummer	10215	10216	11060	11061
Einbauhöhe in mm / Zahl der Rollen (85x85mm) / (140x85mm)	110 / 16	110 / 16	180 / 8	180 / 8
Auflagefläche je Kassette in mm	200x407	-	280x220	-
Verbindungsstange in mm	-	-	-	-
Drehteller ø / Lenkwinkel	-	170 / ±90°	-	250 / ±90°
Lenkstange in mm	-	1080	-	1620
Außenmaße (L x B) mm	-	1030x620	-	747x800
Eigengewicht in kg	55,6	88,2	72,7	161,8
Traglast in kN / t	180 / 18	180 / 18	200 / 20	200 / 20
Gesamttraglast in kN / t	360/36	(F18+L18)	400/40	(F20+L20)

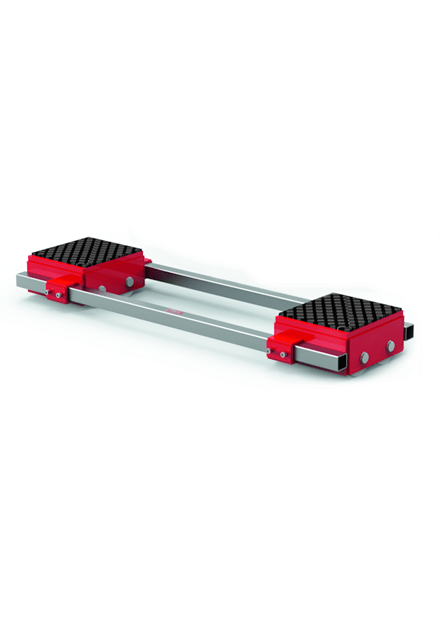

F 30

Traglast 300 kN
F30 + L30: 600 kN

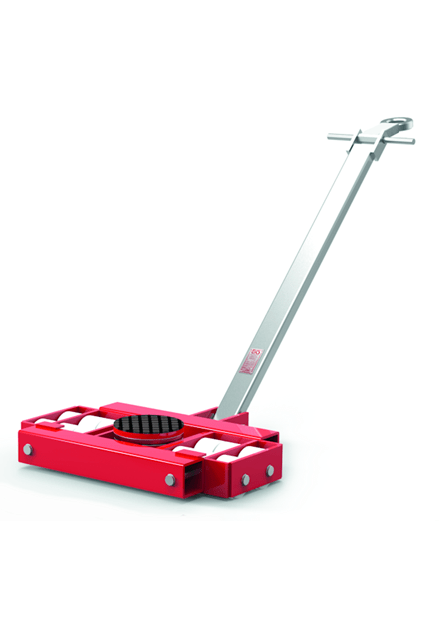

L 30

Traglast 300 kN
F30 + L30: 600 kN

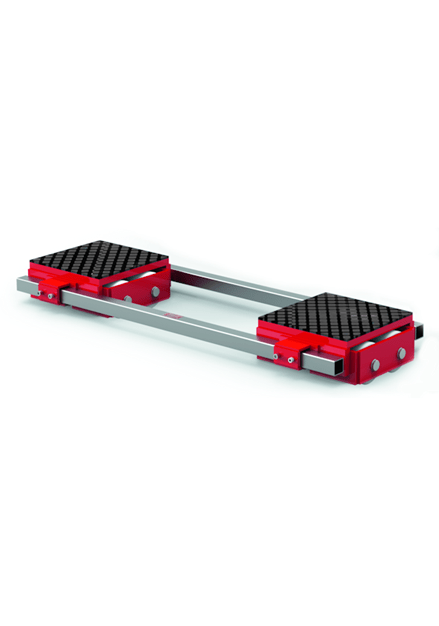

F 40

Traglast 400 kN
F40 + L40: 800 kN

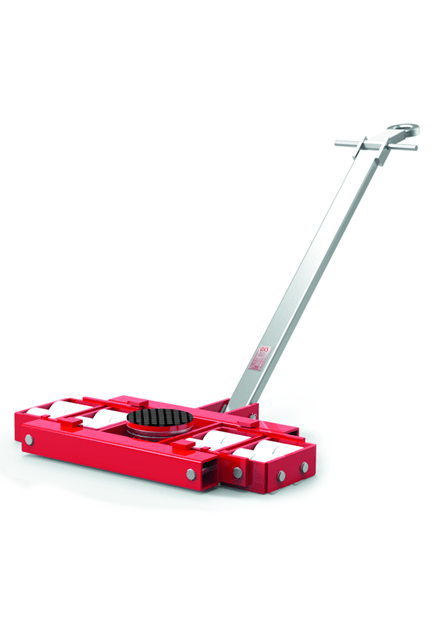

L 40

Traglast 400 kN
F40 + L40: 800 kN

Techn. Daten	F30	L30	F40	L40
Artikelnummer	11992	11993	11770	11771
Einbauhöhe in mm / Zahl der Rollen (85x85mm) / (140x85mm)	180 / 12	180 / 12	180 / 16	180 / 16
Auflagefläche je Kassette in mm	288x300	-	370x370	-
Verbindungsstange in mm	-	-	-	-
Drehteller ø / Lenkwinkel	-	250 / ±90°	-	250 / ±90°
Lenkstange in mm	-	1620	-	1620
Außenmaße (L x B) mm	-	820x952	-	1204x855
Eigengewicht in kg	118,4	200,8	190,4	246,3
Traglast in kN / t	300 / 30	300 / 30	400/ 40	400 / 40
Gesamttraglast in kN / t	600/60	(F30+L30)	800/80	(F40+L40)

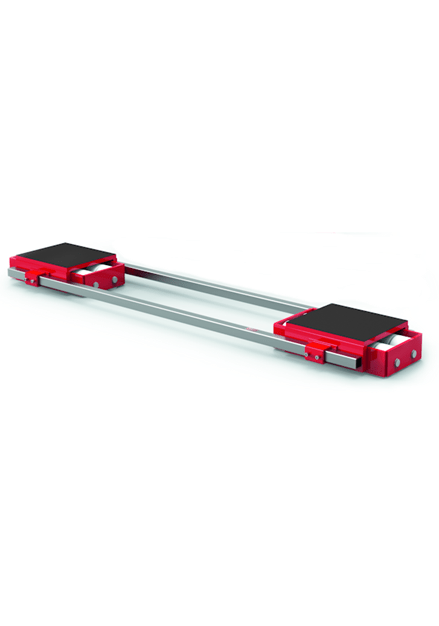

F 60

Traglast 600 kN
F60 + L60: 1200 kN

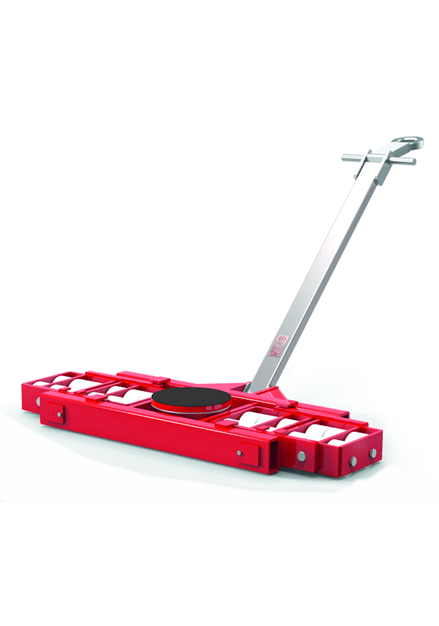

L 60

Traglast 600 kN
F60 + L60: 1200 kN

Techn. Daten	F60	L60
Artikelnummer	10226	10227
Einbauhöhe in mm / Zahl der Rollen (140x85mm)	180 / 24	180 / 24
Auflagefläche je Kassette in mm	390x440	-
Verbindungsstange in mm	-	-
Drehteller ø / Lenkwinkel	-	340 / ±90°
Lenkstange in mm	-	1620
Außenmaße (L x B) mm	-	835x1690
Eigengewicht in kg	290,8	443,0
Traglast in kN / t	600 / 60	600 / 60
Gesamttraglast in kN / t	1200/120	(F30+L30)

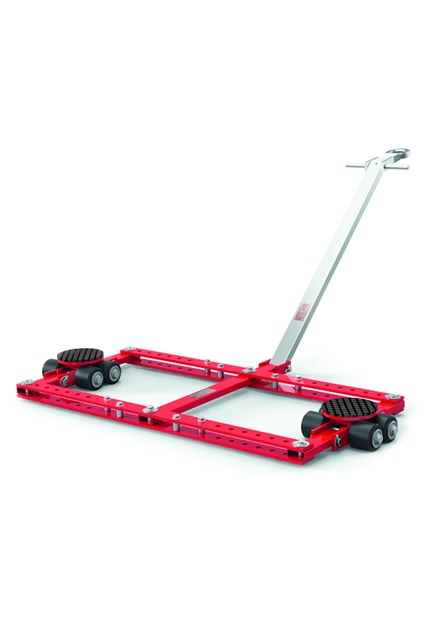

TL 6

Traglast 60 kN
Lenkwinkel ±50°

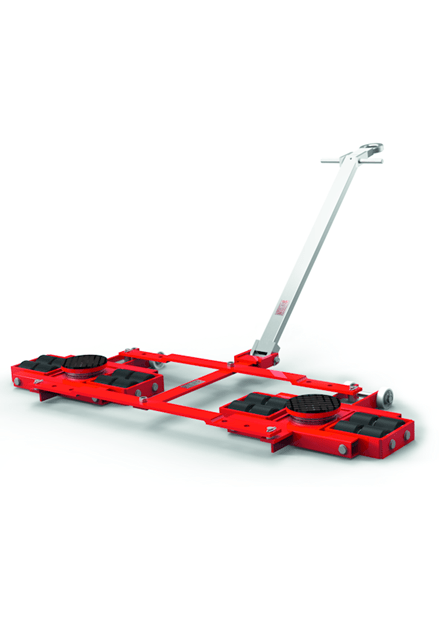

TL 12

Traglast 120 kN
Lenkwinkel ±40°

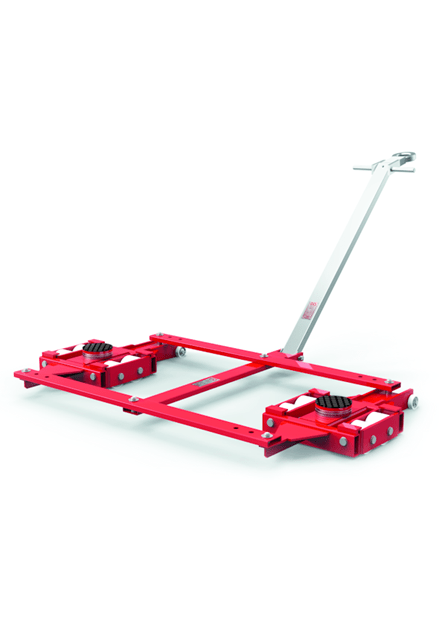

TL 20

Traglast 200 kN
Lenkwinkel ±45°

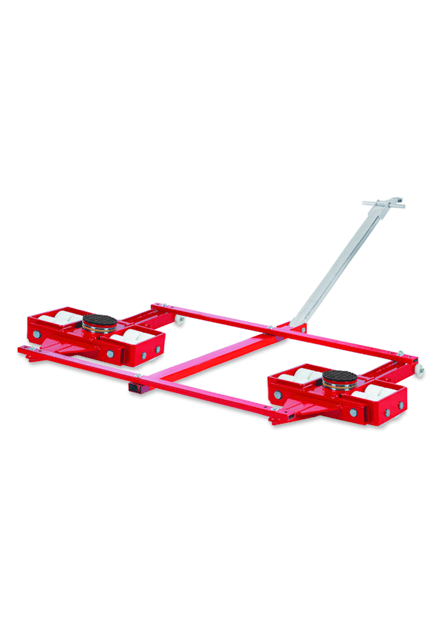

TL 40

Traglast 400 kN
Lenkwinkel ±45°

Techn. Daten	TL6	TL12	TL20	TL40
Artikelnummer	10229	10230	11803	11148
Einbauhöhe in mm / Zahl der Rollen (85x85mm)	110 / 8 (85x85mm)	110 / 16 (85x85mm)	180 / 8 (140x85mm)	180 / 16 (140x85mm)
Drehteller ø / Lenkwinkel	170 / ±50°	170/ ±40°	170/ ±45°	250 / ±45°
Verstellbar in mm	550-1150, 7fach	660-1000 3fach	1260-1600 3fach	1260-1600 3fach
Lenkstange mit Zugöse in mm	960	1080	1620	1620
Eigengewicht in kg	57,6	99,2	231,4	311,8
Traglast in kN / t	60 / 6	120 / 12	200/ 20	400 / 40

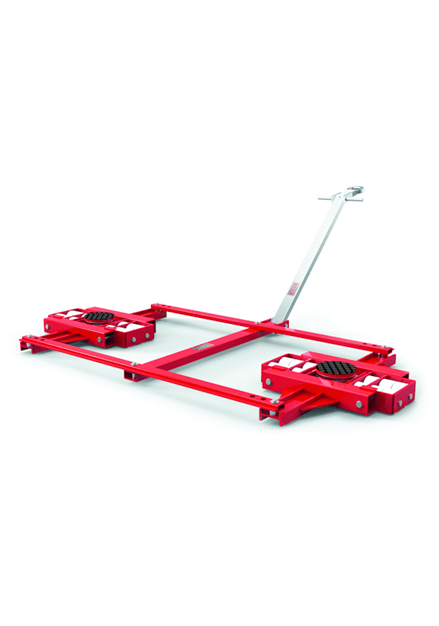

TL 60

Traglast 600 kN
Lenkwinkel ±40°

Techn. Daten	TL60
Artikelnummer	12035
Einbauhöhe in mm / Zahl der Rollen	180 / 24 (140x85mm)
Drehteller ø / Lenkwinkel	250 / ±40°
Verstellbar in mm	1175* 3fach
Lenkstange mit Zugöse in mm	1620
Eigengewicht in kg	570
Traglast in kN / t	600 / 60

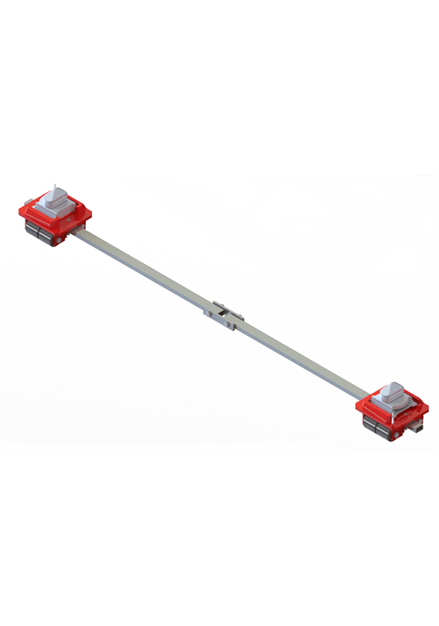

F 6-c

Traglast 60 kN
F6-c + TL6-c:
120 kN

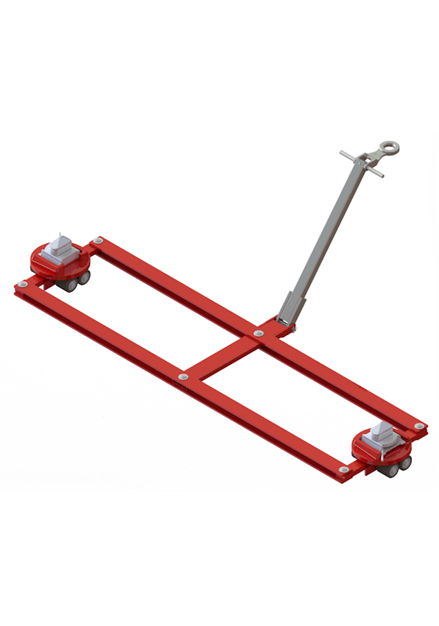

TL 6-c

Traglast 60 kN
F6-c + TL6-c:
120 kN

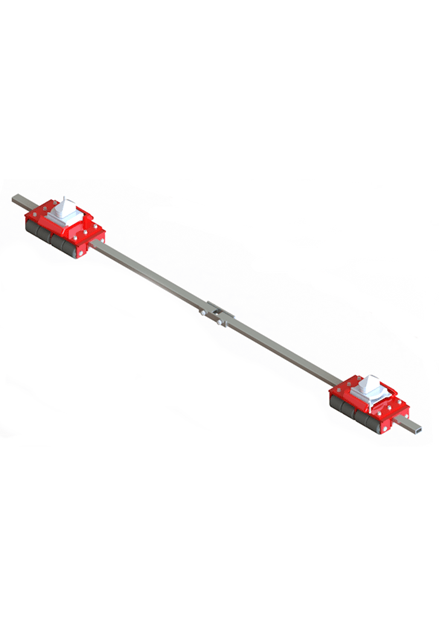

F 12-c

Traglast 120 kN
F12-c + TL12-c:
240 kN

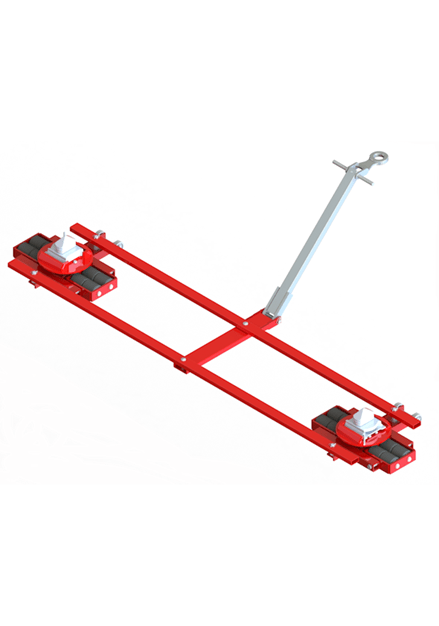

TL 12-c

Traglast 120 kN
F12-c + TL12-c:
240 kN

Techn. Daten	F6-c	TL6-c	F12-c	TL12-c
Artikelnummer	13642	13643	14130	14129
Einbauhöhe in mm / Zahl der Rollen (85x85mm)	176 / 8	176 / 8	176 / 16	176 / 16
Spurweite / Twistlock	2259	2259	2259	2259
Eigengewicht in kg	74,4	164	123	140
Traglast in kN / t	60 / 6	60 / 6	120 / 12	120 / 12
Gesamttraglast in kN / t	120/12	(F6-c+TL6-c)	240/24	(F12-c+TL12-c)

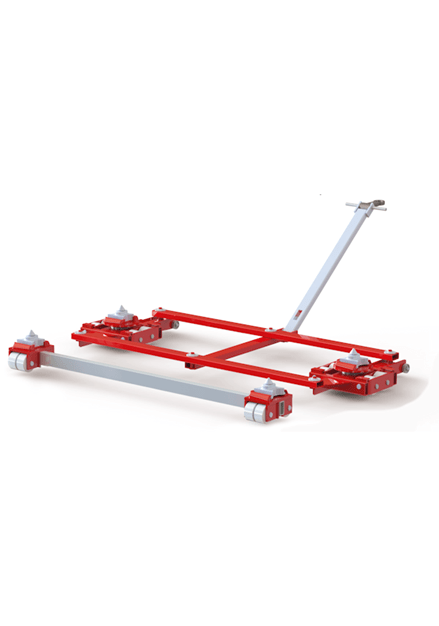

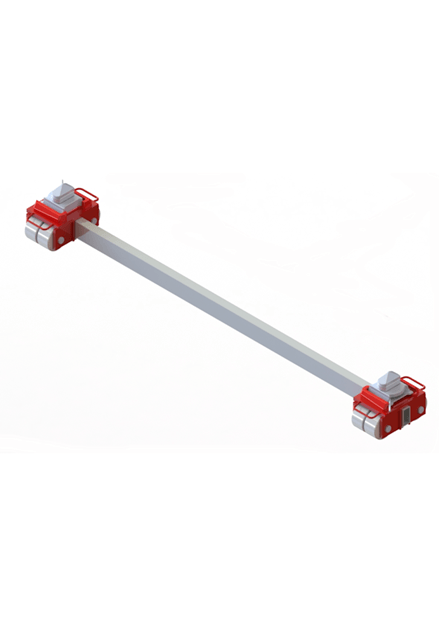

F 20-c

Traglast 200 kN
F20-c + TL20-c:
400 kN

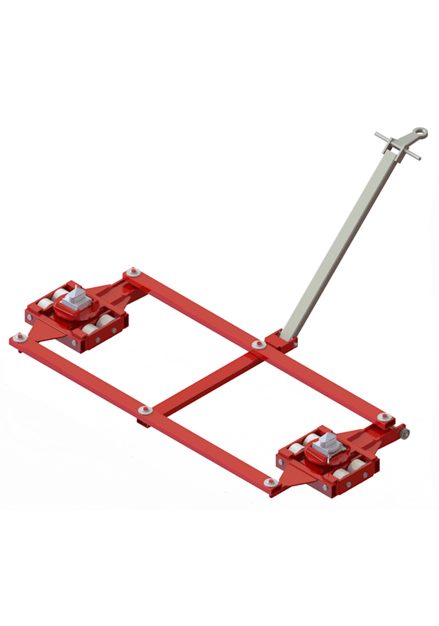

TL 20-c

Traglast 200 kN
F20-c + TL20-c:
400 kN

Techn. Daten	F20-c	TL20-c
Artikelnummer	13293	13294
Einbauhöhe in mm / Zahl der Rollen (140x85mm)	225 / 8	225 / 8
Spurweite / Twistlock	2259	2259
Eigengewicht in kg	140	345
Traglast in kN / t	200 / 20	200 / 20
Gesamttraglast in kN / t	400/40	(F20-c+TL20-c)

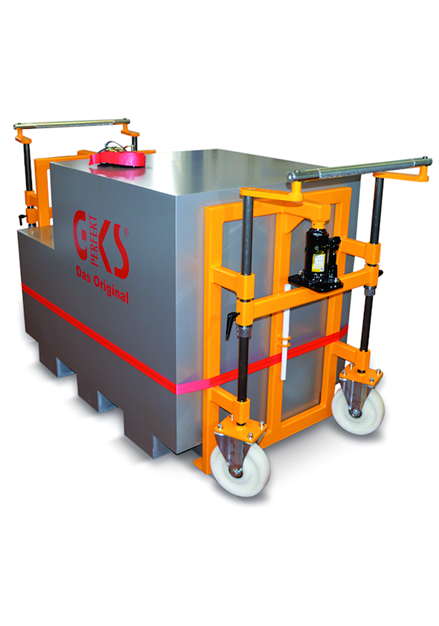

TW 28

Traglast 28 kN
Ansetzhöhe: 5 mm

Techn. Daten	TW28	-
Artikelnummer	14169 (PA-Rollen)	13687 (PUR-Rollen)
Tragkraft je Paar	28 kN (2,8 t)
Gewicht	104
Hubhöhe max. mm	177
Gesamthöhe in mm	1000
Breite in mm	640
Ansetzhöhe in mm	5
Min. Radduchmesser PA Rollen in mm	200
Länge Zurrgurt mit Spannratsche in mm	8000
