Unsere Robots werden auf Wunsch auch mit Plattformen ausgerüstet und wir machen Ihnen auch Vorschläge für die Integrierung der Robots in Produktionsstrassen. Eine Customize-Anfertigung ist möglich. Wir haben hier besondere Erfahrung.
Wir entwickeln passgenau für Sie. Fortschritt entsteht aus Ideen.
Anwendungsbeispiele finden Sie hier: KLICKEN

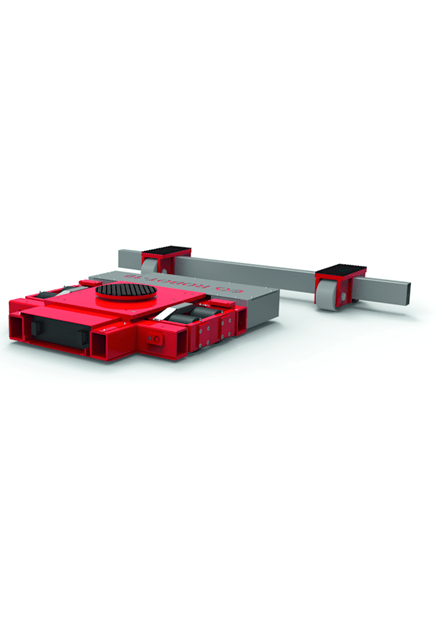

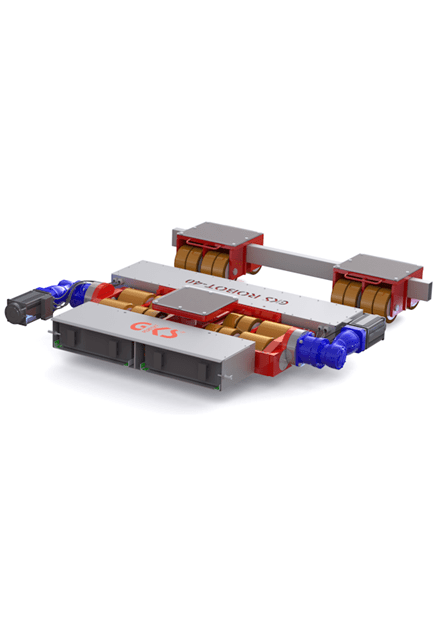

Mit den funkferngesteuerten Transportsystemen ROBOT-10, ROBOT-20 und ROBOT-40 können zum Zweck des innerbetrieblichen Schwerlasttransports oder in der Montagelogistik Lasten bis zu 40 Tonnen befördert werden. Über die eingebauten Lithium-Ionen-Akkus ist ein Betrieb bis zu 4 Stunden unter Volllast möglich. Das ROBOT ist für simultanes Lenken und Fahren konzipiert. Das ROBOT ist sofort betriebs- und einsatzbereit und benötigt keine externen Energiequellen. Die bewährte Dreipunkt-Auflage als Kombination aus dem L-ROBOT und dem mitlaufenden F-Fahrwerk als „Hinterachse“ ermöglicht ein sicheres und einfaches Fahren auf Knopfdruck.
Alle unsere ROBOT-Modelle führen wir Ihnen auf Wunsch entweder bei uns im Werk oder in Ihrem Werk europaweit in Aktion vor (Kosten nach individueller Vereinbarung). Wir können Ihnen diese Fahrsysteme nach speziellen Wünschen bauen und anbieten u. a. mit Plattformen, Geräte reinraumgeeignet etc. Wir lösen auch Ihr Transportproblem. Fordern Sie uns!
| Techn. Daten | L-ROBOT-5 | F-ROBOT-5 |
|---|---|---|
| Artikelnummer | 14242 | 13806 |
| Antrieb | DC Motor (24V / 930 W) | - |
| Akkutyp | Lithium-Ionen | - |
| Rückfahrwarner | Ja | - |
| Steigung max. ** | +/- 5% | - |
| Einbauhöhe / Zahl der Spezial-Lastrollen in mm | 180 / 4 (105 mm breit) | 180 / 4 (85 mm breit) |
| Abmessungen (L x B x H) in mm | 992x842x180 | - |
| Auflagefläche in mm | ø 250 | 135x280 |
| Distanzstange verstellbar in mm | - | 450-1600 |
| Gesamtgewicht in kg | 195 | 66 |
| Traglast in kN (t) | 50 (5) | 50 (5) |
| Gesamttraglast in kN (t) | 100 (10) |
| Techn. Daten | L-ROBOT-10 | F-ROBOT-10 |
|---|---|---|
| Artikelnummer | 14080 | 14081 |
| Antrieb | DC Motor (24V / 1000 W) | - |
| Akkutyp | Lithium-Ionen | - |
| Rückfahrwarner | Ja | - |
| Steigung max. ** | +/- 3% | - |
| Einbauhöhe / Zahl der Spezial-Lastrollen in mm | 180 / 4+8 (105 + 53 mm breit) | 180 / 18 (53 mm breit) |
| Abmessungen (L x B x H) in mm | 1132x1312x180 | - |
| Auflagefläche in mm | ø 250 | 275x266 |
| Distanzstange verstellbar in mm | - | 532-1600 |
| Gesamtgewicht in kg | 255 | 115 |
| Traglast in kN (t) | 100 (10) | 100 (10) |
| Gesamttraglast in kN (t) | 200 (20) |

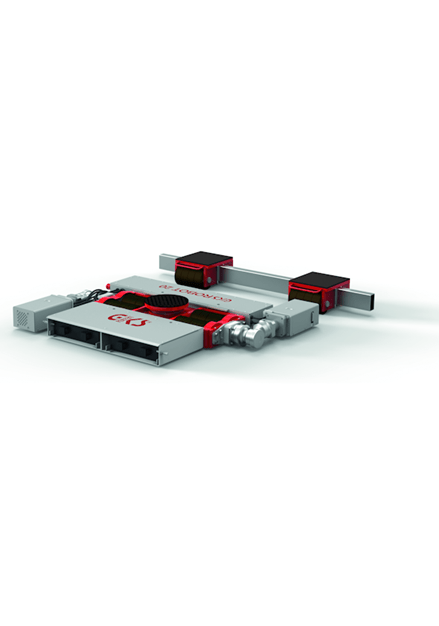

| Techn. Daten | L-ROBOT-20 | F-ROBOT-20 |
|---|---|---|
| Artikelnummer | 13735 | 13636 |
| Antrieb | AC Motor (24V / 1,5 kW) | - |
| Akkutyp | Lithium-Ionen | - |
| Rückfahrwarner | Ja | - |
| Steigung max. ** | +/- 3% | - |
| Einbauhöhe / Zahl der Spezial-Lastrollen in mm | 250 / 4+8 (154 + 76 mm breit) | 250 / 16 (76 mm breit) |
| Abmessungen (L x B x H) in mm | 1046x1660x250 | - |
| Auflagefläche in mm | 320x320 | 310x379 |
| Distanzstange verstellbar in mm | - | 758-1600 |
| Gesamtgewicht in kg | 490 | 193 |
| Traglast in kN (t) | 200 (20) | 200 (20) |
| Gesamttraglast in kN (t) | 400 (40) |
** Bei Steigung / Gefälle ist eine geeignete Wegrollsicherung vorgeschrieben

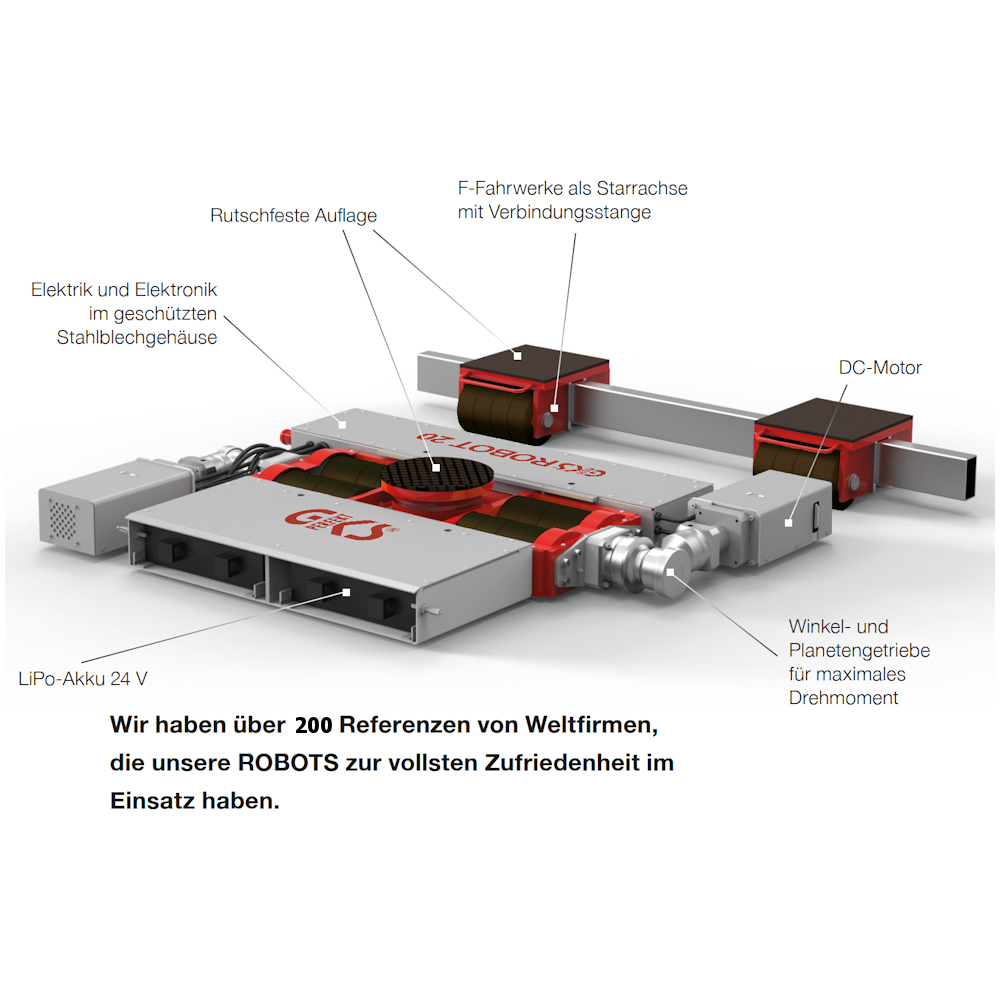

Die Antriebsenergie kommt von einem Lithium-Ionen-Akku mit 24V und wird über eine programmierbare Motorsteuerung an die beiden Motoren weitergegeben. Über Getriebe und Zahnradstufen wird das Drehmoment auf die Antriebsrollen übertragen. Die Funkfernsteuerung gibt die Signale des Bedieners über einen CAN-Bus an die Motorsteuerung und im Display des Senders wird der momentane Betriebszustand angezeigt. Das Gesamtsystem besteht aus einem angetriebenen lenkbaren L-ROBOT und dem nicht angetriebenen starren F-ROBOT. Somit aus einer bewährten 3-Punkt-Auflage. Das System arbeitet mit zwei programmierten Fahrgeschwindigkeiten.
